I saol an leictriúcháin agus an fhuinnimh in-athnuaite atá ag teacht chun cinn go tapa an lae inniu, tá cadhnraí mar chroílár na nuálaíochta ó fheithiclí leictreacha (EVs) go r-rothair, córais stórála fuinnimh agus gléasanna cliste. Mar sin féin, tá i bhfad níos mó i gceist le coincheap ceallraí a thiontú ina tháirge mais-tháirgthe iontaofa ná cleachtadh teicniúil; is aistear casta innealtóireachta é a éilíonn comhoibriú trasdisciplíneach, rialú beacht, agus barrfheabhsú leanúnach.
Téann an t-alt seo tríd an bpróiseas iomlán forbartha ceallraí, ó fhréamhshamhail go olltáirgeadh, ag míniú conas a dhéanann déantúsóirí gairmiúla OEM/ODM smaointe a thiontú ina bpacáistí ceallraí fíor-réidh don mhargadh.
Cén Fáth Is Innealtóireacht Chórais é Forbairt Cadhnraí
Níl i gceist le forbairt ceallraí ach cealla a chur le chéile i bpacáiste. Is próiseas innealtóireachta córais é a chomhtháthaíonn leiccheimic, eolaíocht ábhar, dearadh meicniúil, leictreonaic agus fios gnó.
Caithfidh cadhnra rathúil cothromaíocht mhín a bhaint amach idir:
- Feidhmíocht: dlús fuinnimh, saolré rothaíochta, luas muirir
- Sábháilteacht: cobhsaíocht theirmeach, dearadh cosanta, comhlíonadh deimhnithe
- Costas agus Déantúsaíocht: dearadh inscálaithe agus éifeachtacht slabhra soláthair
In éiceachórais litiam-ian agus LiFePO₄ an lae inniu, bíonn tionchar ag gach cinneadh dearaidh-ó cheimic ceall go algartam BMS-ar chostas deiridh, ar fheidhmíocht agus ar shábháilteacht. Tá tuiscint ar chothromaíocht leibhéal an chórais seo ríthábhachtach d’fhorbairt éifeachtach táirgí agus d’iomaíochas inbhuanaithe.
Céim 1: Riachtanais a Shainmhíniú agus Dearadh Coincheapa
Tosaíonn gach tionscadal ceallraí mór le sainmhíniú soiléir ar an méid a chaithfidh an táirge a bhaint amach.
Anailís ar Riachtanais Mhargaidh agus Theicniúil
Tá tosaíochtaí an-difriúla ag tionscail éagsúla:
- Cadhnraí EV: dírigh ar dhlús fuinnimh agus -chumas luchtaithe tapa
- E-rothar nó r-ceallraí scútar: cuir méid, meáchan agus marthanacht in ord tosaíochta
- Córais stórála fuinnimh: béim a chur ar shaolré rothaíochta agus éifeachtúlacht costais
- Leictreonaic tomhaltóra: dlúthacht agus sábháilteacht an éilimh
Aistrítear na riachtanais mhargaidh seo go paraiméadair theicniúla mar voltas ainmniúil, cumas, friotaíocht inmheánach, saolré timthriall, ráta urscaoilte, agus teocht oibriúcháin. Ag an am céanna, ní mór d'fhorbróirí srianta costais a mheas, ós rud é gurb ionann ábhair cosúil le substaintí gníomhacha catóide (eg, NCM, LFP) agus leictrilítí 60-70% den chostas iomlán.
Dearadh Coincheap agus Bailíochtú Féidearthachta
Chomh luath agus a shainítear na príomhshonraí, roghnaíonn innealtóirí an cheimic cille (LFP le haghaidh sábháilteachta agus saolré fada, NCM le haghaidh dlús níos airde) agus tús a chur le samhaltú 3D agus dearadh cásála fréamhshamhail.
Is minic a dhéantar samplaí luatha trí mheaisínithe CNC nó priontáil 3D, rud a ligeann d’fhoirne struchtúr, méid agus dearadh teirmeach a bhailíochtú go tapa sula ndéantar infheistíocht i múnlaí olltáirgeachta.
Céim 2: Forbairt Fréamhshamhail Innealtóireachta
Tar éis bailíochtú coincheapa, aistríonn an tionscadal go fréamhshamhail innealtóireachta-an droichead idir an smaoineamh agus an táirge monaraithe.
Córas Ábhar agus Forbairt Leictreoid
Díríonn an chéim seo ar mhionchoigeartú-foirmlithe catóide/anóidí, aonfhoirmeacht brataithe, agus rialú sciodair.
- Cathod: go minic bonn scragall alúmanaim; Bíonn tionchar díreach ag tiús sciath agus rolla-dlús brú (3.3–3.5 g/cm³ do NCM) ar acmhainn.
- Anóid: bonn scragall copair; Cinneann cothromaíocht idir ábhar graifít agus sileacain cobhsaíocht timthriall.
- Leictrilít: déantar breiseáin agus tiúchan salainn Li-le haghaidh foirmiú cobhsaí SEI agus impedance íseal.
Dearadh Bainistíochta Meicniúla agus Teirmeach
Ní mór do struchtúr na ceallraí rigidity, insliú, agus diomailt teasa éifeachtach a chinntiú.
Cabhraíonn samhaltú teirmeach le difríochtaí teochta a choinneáil laistigh de ±2 chéim laistigh de mhodúil-ríthábhachtach chun saol seirbhíse a leathnú.
Comhtháthaíonn roinnt pacáistí ardleibhéil céim-ábhair nó píopaí teasa a athrú chun coinníollacha foircneacha a rialú.
Forbairt Córas Bainistíochta Ceallraí (BMS).
Feidhmíonn an BMS mar "inchinn" na ceallraí, ag bainistiú sábháilteachta, cothromaíocht fuinnimh, agus cumarsáid.
I measc na bpríomhfheidhmeanna tá:
Meastachán cruinn SOC/SOH (ag úsáid scagairí oiriúnaitheacha Kalman, earráid Níos lú ná nó cothrom le 3%)
Cothromú cille chun cumas inúsáidte a fheabhsú
Comhordú teirmeach leis an gcóras fuaraithe
Comhlíonadh caighdeáin sábháilteachta feidhmiúla ISO 26262
Cinntíonn crua-earraí sa-tástáil lúb (HIL) go bhfeidhmíonn an BMS go hiontaofa faoi na coinníollacha locht go léir.
Céim 3: Forbairt Próisis agus Táirgeadh Píolótach
Roimh olltáirgeadh, ní mór d'innealtóirí a bhailíochtú gur féidir an rún dearaidh a mhacasamhlú go seasta ar scála.
Próiseas Déantúsaíochta Leictreoid
Is éard atá i gceist leis seo ná rialú beacht ar mheascadh sciodair, ar bhratú, ar thriomú agus ar fhéilire:
- Cinntíonn slaodacht sciodair optamach sciath aonfhoirmeach agus greamaitheacht.
- Treisíonn sciath dhá thaobh an tréchur ach teastaíonn ardrialú teannais.
- Sainmhíníonn féilire dlús leictreoid; déanann comhbhrú iomarcach dochar don saol rothaíochta.
Cóimeáil agus Foirmiú Cille
Ag brath ar an bhfachtóir foirme:
- Tá cealla créachta éifeachtach le haghaidh formáidí sorcóireacha (suas le luas 4 PPM).
- Baineann cealla cruachta dlús fuinnimh níos airde amach agus comhsheasmhacht níos fearr, is fearr le haghaidh dearaí stáit nó pouch soladach.
Tá próisis fhoirmithe agus aosaithe ríthábhachtach-tógann muirearú céimneach ciseal SEI cobhsaí, agus ráthaíonn grádú beachtas comhleanúnachas an táirge.
Céim 4: Tástáil, Bailíochtú, agus Deimhniú
Ní théann aon cheallraí isteach sa mhargadh gan bailíochtú fairsing chun sábháilteacht, feidhmíocht agus marthanacht a chinntiú.
Tástálacha Feidhmíochta agus Rothaíochta
Déantar meastóireachtaí ilchoinníollacha ar chadhnraí:
- Cumas agus friotaíocht inmheánach ag teochtaí éagsúla (-30 céim -60 céim)
- Saol na rothaíochta ag 25 céim agus 45 céim faoi mhuirear / urscaoileadh 1C
- Féilire ag dul in aois le linn stórála ardteochta
Tástálacha Sábháilteachta
Áirítear leis seo rómhuirearú, -chiorcad gearr, brú, creathadh, turraing teirmeach, agus tástálacha treá ingne.
Tá ionsamhlúchán teirmeach rithte ríthábhachtach chun iomadú teasa a mheasúnú-is féidir le spásáil láidir cille agus dearadh scaoilte moill a chur ar imoibriú slabhra níos mó ná 15 nóiméad.
Comhlíonadh agus Deimhnithe
Ag brath ar spriocmhargaí, d’fhéadfadh go mbeadh na nithe seo a leanas san áireamh i ndeimhniú:
- UN38.3, CE, IEC62133 – le haghaidh onnmhairiú agus iompair
- UL2271/1973, SAE J2929 – do chaighdeáin Mheiriceá Thuaidh
- GB38031 - le haghaidh cadhnraí EV tSín
Coscann deimhniú pleanála 3-6 mhí amach romhainn moilleanna táirgeachta agus cinntíonn sé loingsiú domhanda réidh.
Céim 5: Olltáirgeadh agus Feabhsú Leanúnach
Nuair a bheidh an dearadh agus an bailíochtú críochnaithe, téann an tionscadal isteach i olltáirgeadh-nuair a shásaíonn beachtas innealtóireachta smacht na monarchan.
Socrú agus Bailíochtú Líne Táirgthe
Baineann plandaí ceallraí litiam nua-aimseartha níos mó ná 80% uathoibriú.
Cinntíonn gearradh léasair, cruachadh beachtas, agus táthú uathoibrithe comhsheasmhacht, agus bailíochtaíonn an PPAP (Próiseas Ceadú Páirteanna Táirgthe) luachanna CPK os cionn 1.33 le haghaidh paraiméadair ríthábhachtacha.
Rialú Cáilíochta agus Bainistíocht Slabhra Soláthair
Trí chórais MES agus SPC a chur i bhfeidhm is féidir rianú fíor-ama 200+ pointí rialaithe cáilíochta, rud a laghdóidh rátaí diúltaithe suas le 40%.
Déantar monatóireacht ar amhábhair (eg, méid cáithníní púdar catóide, cion taise) chun inrianaitheacht agus cobhsaíocht fhadtéarmach a chinntiú.
Optimization Leanúnach
Ní críoch é olltáirgeadh-tá sé ina thús ar fheabhsú leanúnach.
Trí aiseolas ó chustaiméirí agus anailís ar shonraí allamuigh, is féidir le hinnealtóirí struchtúr a bheachtú, halgartaim BMS a bharrfheabhsú (trí nuashonruithe OTA), agus uasghráduithe den chéad ghlúin eile a ullmhú ar nós comhtháthú stáit soladach nó ardáin luchtaithe níos tapúla.
Conclúid
Léiríonn an turas ó fhréamhshamhail go olltáirgeadh ealaín chomhoibríoch na hinnealtóireachta nua-aimseartha-meascán gan uaim d’eolaíocht, dearadh agus disciplín déantúsaíochta. Éilíonn gach céim saineolas, tástáil, agus obair foirne trasna leiccheimice, dearadh meicniúil, agus córais bogearraí. De réir mar a aibíonn teicneolaíochtaí den chéad ghlúin eile cosúil le cadhnraí ian soladstaide agus sóidiam, tiocfaidh forbairt ar an bpróiseas.
Is branda é GEB faoi General Electronics Technology Co., TEO, agus gairmídéantóir e-ceallraí rothar.

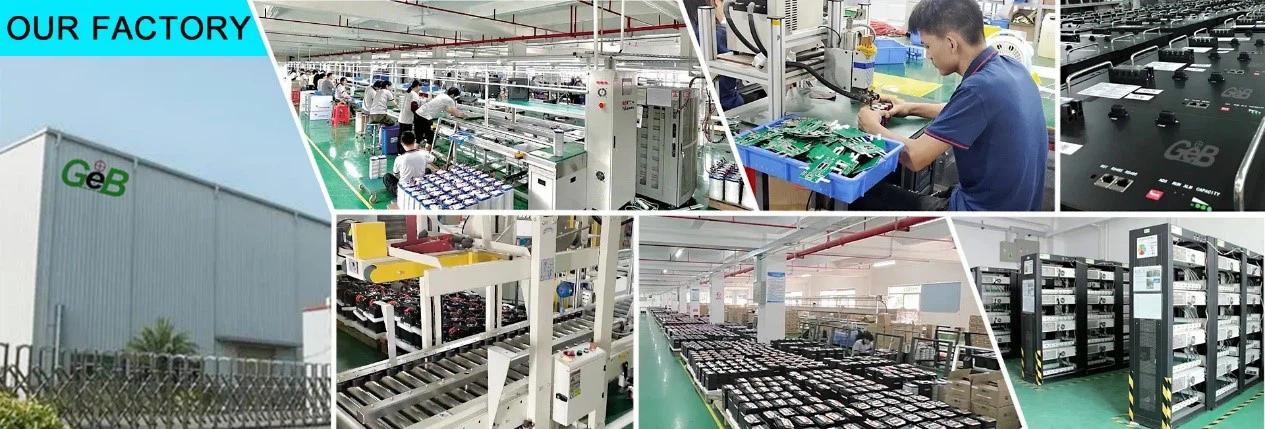

Ó bunaíodh ár monarcha in 2009, tá GEB tiomanta do chadhnraí litiam ardfheidhmíochta, ardfheidhmíochta agus neamhdhíobhálach don chomhshaol a sholáthar do mhargaí ríomh-rothair na hEorpa agus Mheiriceá Thuaidh. Thar na blianta, tá cáil láidir tógtha againn i measc na gcliant domhanda trí sheasamh lenár gcroíluachanna, nuálaíocht, cáilíocht, seirbhís agus freagracht.
Mar mhonaróir ceallraí gairmiúil OEM/ODM, cuireann GEB réiteach iomlán ar fáil ó dhearadh saincheaptha agus forbairt fhréamhshamhail go olltáirgeadh. Déan teagmháil linn inniu chun tuilleadh a fhoghlaim faoinár réitigh ceallraí.
