Le forbairt na teicneolaíochta ceallraí agus an t -eolas ceallraí a fhorbairt, d'fhoghlaim níos mó agus níos mó daoine cadhnraí a dhéanamh astu féin. Is rogha choiteann iad cadhnraí 48V do rothair leictreacha mheánmhéide agus ardfheidhmíochta mar gheall ar a gcothromaíocht idir cumhacht, éifeachtúlacht agus méid. Mar sin féin, ní fhéadfaidh na cadhnraí coiteanna atá ar fáil ar an margadh do riachtanais shonracha a chomhlíonadh i gcónaí i dtéarmaí cruth, acmhainn nó buiséid. Dóibh siúd a bhfuil tallann theicniúil acu agus paisean don obair phraiticiúil, d'fhéadfadh cadhnraí DIY 48V a bheith ina réiteach luachmhar agus cost-éifeachtach.

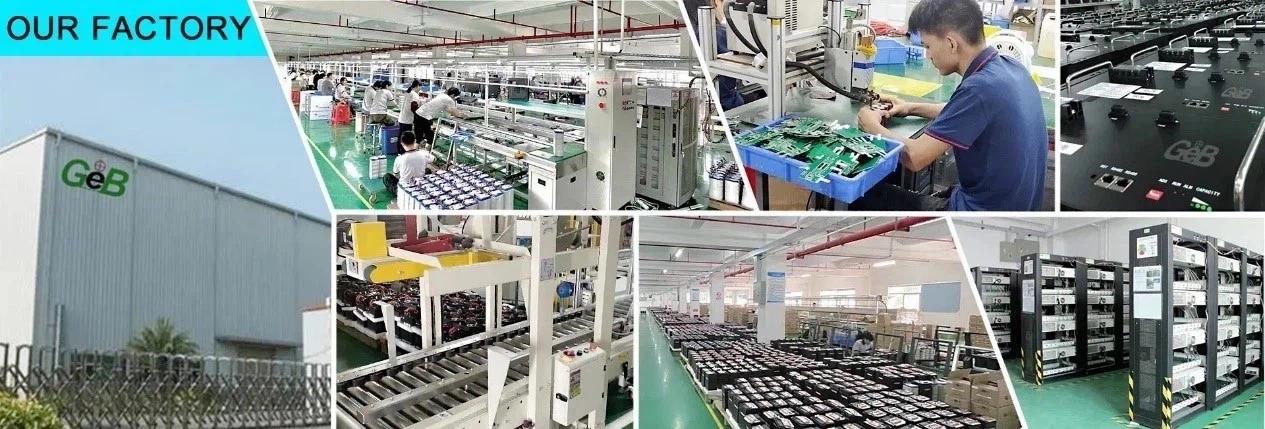

Mar ghairmíMonaróir cadhnraí r-rothar, tuigimid gach próiseas táirgthe ceallraí. Chun cur ar chumas níos mó daoine prionsabal an táirgthe ceallraí a thuiscint, inniu tabharfaimid isteach go mion conas ceallraí rothar leictreach 48V a thabhairt do gach duine sa treoir seo.
Cén fáth a dtógfaidh tú do cheallraí r-rothar 48V féin?
Cumasaíonn cur chuige DIY saincheapadh iomlán na gceallraí:
- Voltas agus cumas, bunaithe ar do raon marcaíochta inmhianaithe agus na riachtanais mótair atá ag teastáil
- Toisí fisiciúla, ag ligean don phacáiste a bheith oiriúnach i bhfráma nó i mála do rothar
- Éifeachtúlacht costais, mar is féidir le comhpháirteanna ceannaigh ina n -aonar costas foriomlán a laghdú
Tugann sé deis foghlama freisin dóibh siúd ar mian leo tuiscint níos doimhne a fháil ar an gcaoi a bhfeidhmíonn córais fuinnimh r-rothar. É sin ráite, is éard atá i gceist le ceallraí litiam-ian a chur le chéile ná eolas suntasach leictreach agus feasacht sábháilteachta. Ní tionscadal é seo do thosaitheoirí gan ullmhú cuí.
Cumraíocht ceallraí 48V a thuiscint
Is iondúil go mbíonn 13 ceall litiam-ian i sraith (13S) i gceallra 48V, agus voltas ainmniúil de 3.7V ag gach ceann acu, agus mar thoradh air sin tá 48.1V san iomlán. Chun an acmhainn (AH), grúpaí comhthreomhara (p) a mhéadú de na teaghráin chealla 13- cruthaítear iad. Mar shampla:
- Pacáiste 13S3P=48 v, ~ 8.7ah
- Pacáiste 13S5P=48 v, ~ 12.5ah
- Pacáiste 13S8P=48 v, ~ 20ah
Méadaíonn gach cille comhthreomhar breise an acmhainn amp-uaire agus cumas láimhseála reatha na ceallraí. Braitheann an chumraíocht cheart a roghnú ar do chuid riachtanas marcaíochta ag dreapadh tír-raon géar, ag comaitéireacht achair níos faide, nó ag tacú le mótair bhata níos airde.
Uirlisí agus ábhair a bheidh de dhíth ort
Sula dtosaíonn tú an tógáil, ullmhaigh na buneilimintí seo a leanas:
Comhpháirteanna ceallraí:
- 18650 cealla litiam-ian (braitheann cainníocht ar chumraíocht)
- Stiallacha nicil íon (le haghaidh naisc ísealfhriotaíochta)
- BMS (Córas Bainistíochta Ceallraí) Rangaithe do Chórais 48V
- Sreanga ard-reatha (12-16 awg)
- Cónascairí (XT60, Anderson, etc.)
Uirlisí:
- Spot Welder (is fearr le haghaidh naisc chill shábháilte)
- Ilmhéadar nó voltmhéadar digiteach
- Iarann agus sádróir sádrála
- Téip Kapton / Insliú Leictreach
- Teas crapadh feadánra agus gunna aeir te
- Lámhainní sábháilteachta agus cosaint súl
Treoracha Tionóil Céim ar Chéim
Céim 1: Pleanáil do leagan amach ceallraí
Leagan amach soiléir de do shocrú cille ar pháipéar a dhearadh nó bogearraí a úsáid. Cibé acu an bhfuil struchtúr líneach nó struchtúrtha tuislithe á n -úsáid, is foirm dhlúth agus chothrom é an sprioc a oireann do do spás suiteála.
Céim 2: Cealla a sheiceáil agus a ullmhú
Tomhais voltas gach cille chun comhsheasmhacht a chinntiú (go hidéalach go léir laistigh de 0. 05V dá chéile). Níor chóir cealla a bhfuil voltais atá difriúil go mór leo a úsáid, mar is féidir leis seo éagothroime a chruthú agus an baol ciorcaid ghearra nó róthéamh a mhéadú.
Céim 3: Grúpaí comhthreomhara a thógáil
Cuir cealla i dtoll a chéile ar dtús. Mar shampla, chun pacáiste 13S5P a thógáil, cruthaigh 5 ghrúpa comhthreomhara de 13 ceall an ceann. Bain úsáid as welder spot chun stiallacha nicil a cheangal thar chríochfoirt dhearfacha agus dhiúltacha gach grúpa.
Céim 4: Grúpaí Sraithe a nascadh
Ansin, nascann na grúpaí comhthreomhara seo i ngrúpa amháin dearfach de ghrúpa amháin go diúltach don treo eile agus tú ag stiúradh iad. Bain úsáid as gliú atá frithsheasmhach in aghaidh teasa nó port meicniúla chun cealla a choinneáil i bhfeidhm le linn táthú.
Céim 5: Suiteáil an BMS
Cuir na BManna ar chúr inslithe ag foirceann amháin den phacáiste. Lean an léaráid sreangaithe a chuirtear ar fáil le do BMS chun an t -iarmhéid a cheangal i gceart mar thoradh ar gach acomhal sraithe. Ansin, sádráil na príomh -mhuirear/sreanga urscaoilte:
- B- go ceallraí diúltach
- C- go luchtaire diúltach
- P- chun luchtú (mótar/rialtóir) diúltach
Is iondúil go roinneann toradh dearfach an teirminéal céanna.
Céim 6: an ceallraí a shéalú agus a chosaint
Cuir an pacáiste i sraith de stuáil cúr, ansin déan é a dhaingniú ag baint úsáide as feadánra laghdaithe teasa le haghaidh friotaíochta creathaidh agus cosaint taise measartha. Cinntigh go bhfuil na críochfoirt go léir inslithe, agus go gcuireann an pacáiste a voltas agus a chumas le haghaidh tagartha amach anseo.
Treoirlínte Sábháilteachta le leanúint
Ná meascadh cealla ó bhaisc nó ó bhrandaí éagsúla.
- Ná sádráil go díreach chuig spot-táthú úsáid teirminéil cille chun damáiste teasa a íoslaghdú.
- Caith cosaint súl, lámhainní i gcónaí, agus seachain oibriú in aice le hábhair inadhainte.
- Seiceáil polaraíocht sula ndéantar aon naisc chun timpistí voltais droim ar ais a chosc.
- Tástáil do phacáiste faoi ualach íseal sula n -úsáidtear é go hiomlán.
Leideanna muirir agus cothabhála
- Bain úsáid as luchtaire 54.6V atá comhoiriúnach le litiam le rátáil reatha thart ar 10-20% de chumas do cheallraí (m.sh., 2A-4A do 20ah).
- Seachain sceitheadh iomlán; Coinnigh úsáid idir 20% –80% le haghaidh saolré is fearr.
- Stóráil cadhnraí ag teocht an tseomra, ar shiúl ó sholas na gréine díreach nó ó choinníollacha reo.
Deireadh
Is féidir le ceallraí rothar leictreach 48V a thógáil a bheith éifeachtach ó thaobh costais de agus is fiú a bheith luachmhar d'úsáideoirí atá claonta go teicniúil. Ceadaíonn sé duit do cheallra a chur in oiriúint do do shonraíochtaí beachta agus tuiscint a fháil ar obair inmheánach chóras cumhachta do rothair. Mar sin féin, éilíonn an tionscadal seo cloí go docht le cleachtais sábháilteachta leictreachais agus toilteanas foghlaim. Déan teagmháil linn anois chun níos mó a fhoghlaim faoi chadhnraí rothar leictreach. Is é sin le rásales@gebattery.co )
