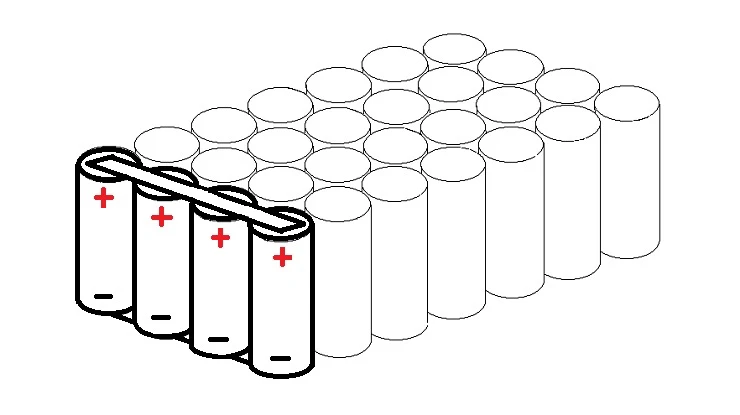

Agus pacáistí ceallraí á ndearadh, is féidir leis an rogha idir sraith agus comhthreomhar tionchar mór a bheith aige ar fheidhmíocht ceallraí, ar shábháilteacht agus ar fhad saoil. Tá dearadh an phacáiste ceallraí casta agus íogair, a éilíonn tuiscint dhomhain ar roinnt príomhcheisteanna teicniúla. Sa pháipéar seo, pléitear na dúshláin theicniúla i sraith ceallraí agus dearadh comhthreomhar ó dheich ngné, mar shampla comhsheasmhacht ceallraí, cothromú voltais agus reatha, agus dearadh córas bainistíochta teirmeach.
1. Tá an ceallraí neamhréireach
Tagraíonn comhsheasmhacht ceallraí do chosúlacht gach aonad ceallraí i dtéarmaí acmhainne, voltais, friotaíocht inmheánach, cuar urscaoilte, etc. Féadfaidh difríochtaí i bhfeidhmíocht ceallraí fadhbanna a chur faoi deara i bpacáistí ceallraí sraithe nó comhthreomhar. Mar shampla, i gcumraíocht sraithe, bíonn tionchar ag an gcill is measa ar fheidhmíocht fhoriomlán an phacáiste ceallraí; I gcumraíocht comhthreomhar, d'fhéadfadh dáileadh reatha míchothrom a bheith mar thoradh ar dhifríochtaí feidhmíochta, rud a chuireann isteach ar shaol agus ar éifeachtúlacht an tsraith iomlán ceallraí.
Fadhb:I gcumraíocht an tsraith, má tá ceallraí amháin íseal, ní bheidh an pacáiste ceallraí iomlán in ann a urscaoileadh go hiomlán, rud a fhágann go laghdófar dramhaíl cumhachta agus éifeachtúlacht; I gcumraíocht comhthreomhar, tá an t-ualach reatha cadhnraí éagsúla difriúil, atá éasca le róthéamh áitiúil agus díghrádú feidhmíochta cadhnraí a chur faoi deara.
Réiteach:
Scagadh ceallraí:Sa phróiseas táirgthe, ba cheart trealamh tástála ard-chruinneas a úsáid chun gach aonad ceallraí a scagadh go docht chun ardleibhéal comhsheasmhachta paraiméadair a áirithiú mar acmhainn, voltas agus friotaíocht inmheánach. I measc na modhanna scagtha coitianta tá tástáil OCV (voltas ciorcad oscailte), tástáil friotaíochta inmheánach agus tástáil acmhainne. Déanann na tástálacha seo cadhnraí atá faoi bhun an chaighdeáin a bhaint amach go héifeachtach agus seachnaíonn siad cealla ceallraí neamh-chomhsheasmhacha a chur le chéile.
Dearadh ciorcad comhardaithe:Ciorcaid chothromaithe gníomhacha nó éighníomhacha a chomhtháthú sa chóras bainistíochta ceallraí (BMS). Is féidir leis an gciorcad gníomhach um chothromú leictreachas a aistriú trí ionduchtacht nó toilleas a athrú chun athdháileadh fuinnimh a bhaint amach sa phacáiste ceallraí. Déanann cothromú éighníomhach voltas na ceallraí a choigeartú trí bhreis fuinnimh a chaitheamh. Tá an cothromú gníomhach casta ach éifeachtach, oiriúnach le haghaidh pacáistí ceallraí mór-acmhainne, agus tá cothromú éighníomhach oiriúnach do phacáistí ceallraí beaga agus meánmhéide.
2. Iarmhéid voltas agus reatha
I gcadhnraí sraithe, is é an fhadhb a bhaineann le cothromú voltais an eochair chun muirearú agus urscaoileadh aonfhoirmeach gach cille a chinntiú. Déanfaidh pacáiste ceallraí gan ciorcad cothromaithe voltais ró-mhuirearú nó ró-mhuirearú ar chuid den cheallraí, rud a chuirfidh isteach ar shaolré an phacáiste ceallraí ar fad. Tugann an pacáiste ceallraí comhthreomhar aghaidh ar fhadhb an chomhardú reatha, agus mar thoradh ar an difríocht ar fhriotaíocht inmheánach tá dáileadh reatha míchothrom, atá éasca le roinnt cadhnraí a iompróidh ualach reatha níos mó.
Fadhbanna sonracha:Is féidir le pacáistí ceallraí sraithe voltas míchothrom roinnt cadhnraí a rómhuirearú agus damáiste a dhéanamh, nó ídiú luath le linn urscaoilte; Cuirfidh sruth neamhchothrom an phacáiste ceallraí comhthreomhar dlús le dul in aois an aonaid ceallraí agus giorróidh sé saol na ceallraí.
Réiteach:
Ciorcad comhardaithe gníomhach:Tríd an meascán de ionduchtóirí, toilleoirí agus sliseanna rialaithe, aistriú cumhachta Chliste, a bhaint amach cothromú voltas éifeachtach. Is féidir leis an modh seo tomhaltas inmheánach na ceallraí a laghdú go héifeachtach agus feabhas a chur ar éifeachtúlacht muirir agus urscaoilte an phacáiste ceallraí iomlán. Áirítear le modhanna comhardúcháin coitianta, cothromú toilleas eitilte agus comhardú ionduchtais a mhalartú. Ní mór duit réiteach cuí a roghnú bunaithe ar chás feidhmchlár na ceallraí.
Ciorcad cothromaithe éighníomhach:Tríd an fhriotaíocht chun ró-chumhacht na ceallraí ardvoltais a ithe. Tá an modh seo simplí, ar chostas íseal, ach tá éifeachtacht íseal agus giniúint teasa, oiriúnach le haghaidh cóireáil chothrom ar phacáistí beaga ceallraí. Le linn an dearaidh, ba cheart aird a thabhairt ar fheidhmíocht cumhachta agus diomailt teasa an fhriotóra chun róthéamh áitiúil a chosc le linn an phróisis chomhionannaithe.
3. Dearadh córas bainistíochta teirmeach
Ginfidh an ceallraí go leor teasa san obair, go háirithe nuair a bhíonn an t-urscaoileadh mór reatha níos soiléire. Mura ndéantar an teas a dháileadh go héifeachtach, méadóidh teocht na ceallraí de réir a chéile, rud a fhágann go mbeidh feidhmíocht ceallraí laghdaithe, saolré giorraithe, agus fiú an baol a bhaineann le rith teirmeach.
Fadhbanna sonracha:Cuirfidh teocht míchothrom faoi deara roinnt aonad ceallraí róthéamh, rud a fhágann go mbeidh friotaíocht inmheánach méadaithe, dianscaoileadh leictrilít agus fadhbanna eile, agus fiú dóiteáin pacáiste ceallraí mar thoradh air.
Réiteach:
Ábhair seoltachta teirmeach agus dearadh diomailt teasa:I ndearadh an phacáiste ceallraí, is féidir ábhair le seoltacht teirmeach ard a chur leis, mar shampla plátaí diomailt teasa cóimhiotal alúmanaim, pillíní teirmeacha silicone, etc., ar féidir leo an teas a ghineann an t-aonad ceallraí a onnmhairiú go tapa. Na bealaí sreafa aeir taobh istigh den phacáiste ceallraí a bharrfheabhsú chun diomailt teasa a fheabhsú trí chomhiompar nádúrtha nó trí chomhiompar éigeantais lucht leanúna. I gcás feidhmeanna ardchumhachta, is féidir diomailt teasa fuaraithe leachtach a mheas, agus tá éifeachtacht diomailt teasa níos airde trí theas a ionsú trí chuisnithe a scaiptear.
Monatóireacht teochta agus fuarú gníomhach:Tá braiteoir teochta comhtháite sa BMS chun monatóireacht a dhéanamh ar theocht gach cille i bhfíor-am. Má tá an teocht ró-ard, laghdaíonn an córas an t-ualach go huathoibríoch nó déanann sé an scéim diomailt teasa a choigeartú. Ag an am céanna, is féidir leis an gcóras fuaraithe cliste an lucht leanúna nó an córas fuaraithe leachtach a thosú go huathoibríoch de réir stádas teocht na ceallraí chun teip ceallraí de bharr róthéamh a sheachaint.
4. Dearadh struchtúrach pacáiste ceallraí
Níor cheart go n-áiritheodh dearadh struchtúrach an phacáiste ceallraí ach cobhsaíocht an aonaid ceallraí, ach freisin an éascaíocht nasc leictreach, diomailt teasa agus cothabhála a bharrfheabhsú. Beidh droch-theagmháil ceallraí, damáiste creathadh, agus fiú ciorcad gearr agus fadhbanna eile mar thoradh ar dhearadh struchtúrach míréasúnta.
Fadhbanna sonracha: D'fhéadfadh struchtúr míréasúnta an ceallraí a scaoileadh, a chaitheamh, an fhriotaíocht teagmhála inmheánach a mhéadú, rud a fhágann go mbeidh téamh áitiúil agus díghrádú feidhmíochta.
Réiteach:
Dearadh modúlach:Cuireann an dearadh pacáiste ceallraí modúlach ar chumas modúl ceallraí aonair a phacáistiú go neamhspleách agus a nascadh go héasca, agus is féidir an modúl damáiste a athsholáthar go tapa chun áisiúlacht cothabhála an phacáiste ceallraí a fheabhsú. Glactar leis an dearadh struchtúir seismeach idir modúil chun tionchar fórsa seachtrach ar an aonad ceallraí a laghdú.
Ábhair chosanta agus feabhsú dearaidh:Úsáid cúr ionsúite turrainge, pillíní rubair agus ábhair eile chun an modúl ceallraí a fhilleadh chun turraing sheachtrach agus turraing a laghdú. Ba chóir go mbeadh na hábhair tithíochta dóiteáin, uiscedhíonach, ábhair ard-neart creimeadh-resistant, mar shampla cóimhiotal alúmanaim, cruach dhosmálta nó plaistigh innealtóireachta, agus ba cheart poill aerála agus doirtil teasa a dhearadh chun bainistíocht teirmeach a bharrfheabhsú.
5. Córas Bainistíochta Ceallraí (BMS)

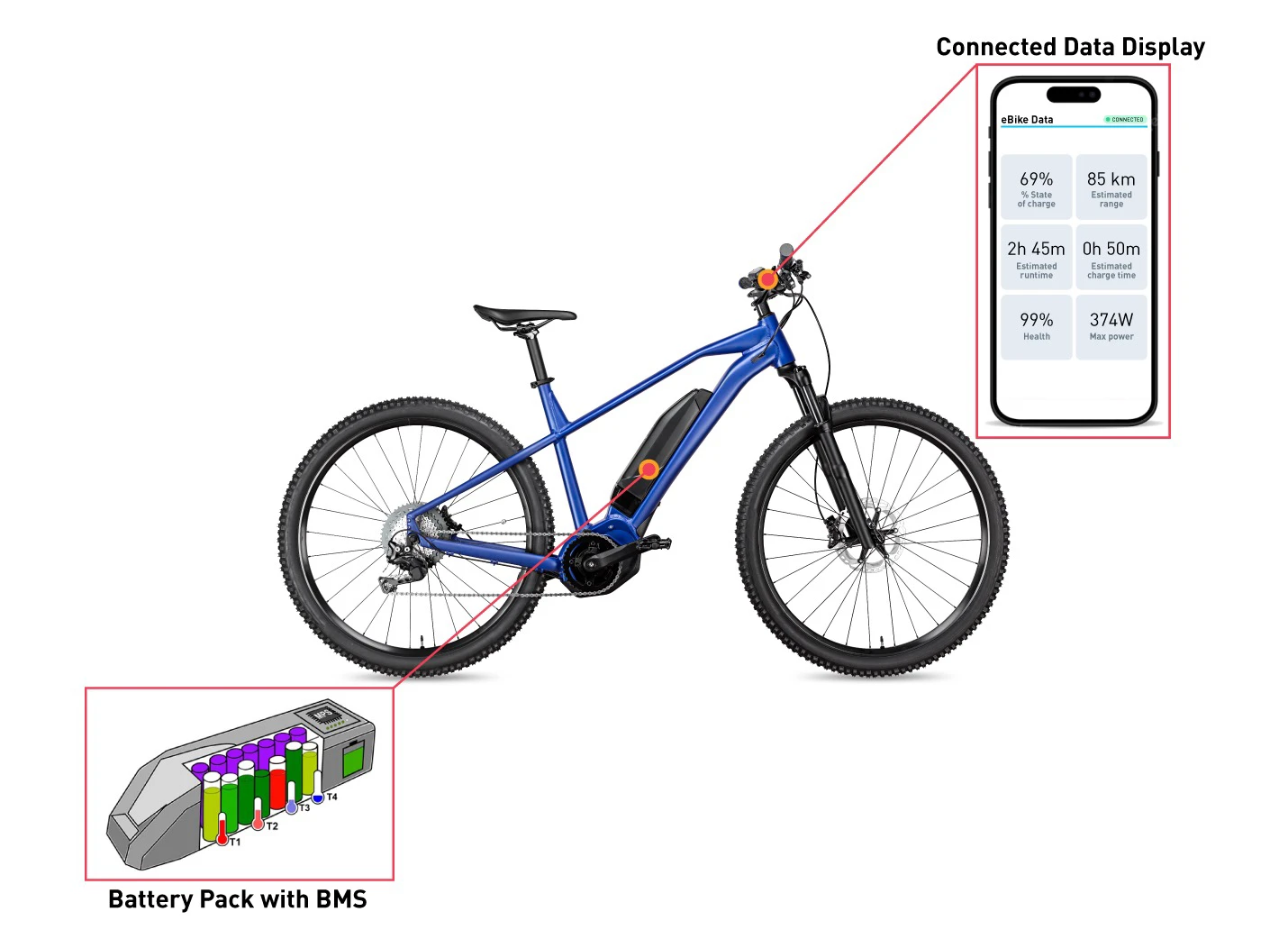

Is é an BMS (Córas Bainistíochta Battery) lárionad rialaithe an phacáiste ceallraí, atá freagrach as monatóireacht agus bainistíocht fíor-ama ar pharaiméadair cumhachta, voltais, reatha agus teocht na ceallraí. I measc feidhmeanna BMS tá cothromaíocht ceallraí, diagnóis locht, rialú muirir agus urscaoilte, etc. Cinneann a fheidhmíocht sábháilteacht agus éifeachtúlacht iomlán an phacáiste ceallraí.
Fadhbanna sonracha: Mura bhfuil an BMS deartha i gceart, ní féidir an staid neamhghnácha a bhrath in am, rud a fhágann go mbeidh fadhbanna cosúil le ró-mhuirearú, ró-urscaoileadh nó róthéamh an phacáiste ceallraí.
Réiteach:
Braiteoirí monatóireachta ardchruinneas: Tá braiteoirí ard-chruinneas voltais, reatha agus teochta leabaithe sa BMS, ar féidir leo paraiméadair stádais na ceallraí a bhrath go cruinn agus iad a tharchur chuig aonad rialaithe BMS i bhfíor-am. Déanann an t-aonad rialaithe anailís ar iompar muirir agus urscaoilte na ceallraí agus ar choigeartú cothromaíochta trí halgartaim ionsuite chun sábháilteacht an chórais a chinntiú.
Algartaim Chliste agus anailís sonraí: Úsáidtear halgartaim bainistíochta ceallraí chun cinn, mar shampla líonraí neural, foghlaim meaisín agus teicneolaíochtaí eile, chun anailís a dhéanamh ar shonraí úsáide na ceallraí chun stádas sláinte agus saolré fágtha na ceallraí a thuar. Bunaithe ar thorthaí anailíse algartam, déanann BMS an straitéis muirir agus urscaoilte a uasmhéadú go gníomhach chun saol na ceallraí a uasmhéadú.
6. Dearadh ciorcad cosanta ceallraí
Is beart sábháilteachta tábhachtach é an ciorcad cosanta ceallraí chun overvoltage, undervoltage, ciorcad gearr agus forshrutha an phacáiste ceallraí a chosc. Mura bhfuil ciorcad cosanta oiriúnach ag an bpacáiste ceallraí, tá sé éasca contúirt a chur faoi deara i gcásanna tromchúiseacha, agus cuirfidh sé dóiteáin nó pléascadh i gcásanna tromchúiseacha.
Fadhbanna sonracha: D'fhéadfadh an ciorcad cosanta atá ar iarraidh nó droch-dheartha a bheith ina chúis le damáiste a dhéanamh don cheallraí le linn a mhuirearú agus a urscaoileadh, nó go mainneoidh sé an sruth a ghearradh amach le linn ciorcad gearr.
Réiteach:
Meicníocht cosanta il: Dearadh agus comhtháthú ciorcaid chosanta, lena n-áirítear cosaint overvoltage, cosaint undervoltage, cosaint overcurrent, cosaint gearrchiorcad, etc. Tá gach ciorcad cosanta deartha chun oibriú go neamhspleách ar an BMS, ag cinntiú go bhfuil an ceallraí cosanta i gcás a teip máistir. Mar shampla, is féidir cosaint overcurrent a dhearadh trí fheadán MOS agus fiús tapa a chomhcheangal chun feidhm teip cumhachta mheandarach a bhaint amach.
Dearadh cosanta agus leithlisithe dhá bhealach: Is féidir leis an dearadh ciorcad cosanta dhá bhealach monatóireacht a dhéanamh ag an am céanna ar phróiseas muirir agus urscaoilte na ceallraí chun cosc a chur ar an gceallraí ó bheith faoi thionchar neamhghnáchaíochtaí ag an deireadh charger agus ualach. Tá an ciorcad leithlisithe idir pacáistí ceallraí deartha chun an t-ais-sreabhadh reatha idir cealla ceallraí a sheachaint agus an sábháilteacht leictreach iomlán a fheabhsú.
7. Éifeachtúlacht agus caillteanas fuinnimh
Tagann an caillteanas fuinnimh i ndearadh sraith ceallraí comhthreomhar go príomha as an fhriotaíocht inmheánach, friotaíocht an chónascaire, agus tomhaltas cumhachta an BMS agus an chuaird chosanta. Ag ard-oibríocht reatha, méadóidh na caillteanais seo a thuilleadh, ag laghdú go díreach éifeachtacht iomlán agus seasmhacht an phacáiste ceallraí.
Fadhbanna sonracha: Beidh saol ceallraí níos giorra mar thoradh ar éifeachtacht íseal, rud a dhéanann difear d'eispéireas úsáide iarbhír na feiste, agus méadóidh caillteanas fuinnimh fadtéarmach freisin teas an phacáiste ceallraí.
Réiteach:
Ábhair nasctha optamaithe: Bain úsáid as ábhair cheangail frithsheasmhachta íseal, seoltachta ard, mar shampla scragall copair, stiall copair stánaithe nó stiall cóimhiotal alúmanaim. An próiseas táthú a bharrfheabhsú, trí tháthú léasair, táthú ultrasonaic agus teicneolaíochtaí chun cinn eile chun fastness agus friotaíocht íseal an phointe nasctha a chinntiú, caillteanas fuinnimh leictreach a laghdú ag an bpointe nasctha.
Éifeachtúlacht fuinnimh BMS feabhsaithe: Ba cheart BMS a dhearadh le leas iomlán a bhaint as éifeachtúlacht fuinnimh chun tomhaltas cumhachta gan ghá a sheachaint. Laghdaigh tomhaltas fuinnimh an BMS féin trí úsáid a bhaint as sliseanna ísealchumhachta agus modhanna codlata cliste. Is féidir modúil aisghabhála fuinnimh a chur leis an BMS freisin chun an fuinneamh iomarcach taobh istigh den phacáiste ceallraí a ghnóthú agus a athúsáid chun an éifeachtúlacht fuinnimh iomlán a fheabhsú.
8. Sábháilteacht agus iontaofacht
Caithfidh pacáistí ceallraí déileáil le héagsúlacht timpeallachtaí crua cosúil le creathadh, tionchar, agus teocht ard in úsáid iarbhír, agus tá dearadh sábháilteachta agus iontaofachta na gcadhnraí ríthábhachtach. Is féidir le mainneachtain ceallraí aonair fadhbanna a chur faoi deara leis an bpacáiste ceallraí iomlán, rud a fhágann go bhfuil teip trealaimh agus fiú sábháilteacht úsáideoirí i mbaol.
Fadhbanna sonracha: Is féidir le teip aon aonad amháin sa phacáiste ceallraí scaipeadh, rud a fhágann go bhfuil teip iomlán ar an bpacáiste ceallraí nó timpiste sábháilteachta.
Réiteach:
Cosaint ilchiseal agus dearadh iomarcach: Nuair a bhíonn pacáistí ceallraí á ndearadh, ba cheart aird a thabhairt ar chosaint ilchiseal, mar shampla comhpháirteanna sábháilteachta mar landairí dóiteáin agus comhlaí pléascadh-cruthúnas a chur leis an dearadh struchtúrach. Ligeann an dearadh iomarcach don chuid eile den cheallraí oibriú i gceart nuair a theipeann ar roinnt aonad, rud a fheabhsaíonn sábháilteacht iomlán.
Tástáil agus deimhniú dian: ní mór tástáil dhian ar inoiriúnaitheacht chomhshaoil a dhéanamh ar phacáistí ceallraí roimh tháirgeadh, lena n-áirítear tástáil creathadh, tástáil titim, tástáil timthriall teirmeach, etc. Trí UL, CE, UN38.3 agus deimhnithe idirnáisiúnta eile, chun a chinntiú go gcomhlíonann an pacáiste ceallraí. caighdeáin sábháilteachta idirnáisiúnta, muinín an úsáideora a fheabhsú.
9. Gnéithe freagartha dinimiciúla
Ní mór do phacáistí ceallraí freagairt go tapa ar athruithe ualaigh chun cobhsaíocht gléas a chinntiú. Cuirfidh pacáiste ceallraí le freagra dinimiciúil mall faoi deara oibriú gléas éagobhsaí agus luaineachtaí suntasacha voltais, rud a dhéanann difear d'eispéireas an úsáideora.
Fadhbanna sonracha: Is féidir le freagra ceallraí neamhleor a bheith ina chúis leis an bhfeiste luas agus moilliú a dhéanamh, nó feiniméan an titim voltais nuair a athraíonn an t-ualach go mór.
Réiteach:
Roghnú ceallraí ardráta: Roghnaigh cealla ceallraí ardráta le tréithe freagartha dinimiciúla den scoth, ar féidir leo an t-aschur a choigeartú go tapa nuair a athraíonn an t-ualach go tapa. In éineacht le algartam mearfhreagartha BMS, is féidir tréithe dinimiciúla aschuir na ceallraí a uasmhéadú tuilleadh.
Scagaire ionduchtais agus cúiteamh toilleas: Dearadh an scagaire ionduchtais agus an líonra cúitimh toilleas ag deireadh aschuir an phacáiste ceallraí chun luaineachtaí voltais a laghdú agus cumas freagartha dinimiciúil na ceallraí a fheabhsú. Maolaíonn an dearadh seo luaineachtaí voltais agus cinntíonn sé oibriú cobhsaí an trealaimh faoi éagsúlachtaí ard-ualaigh.
10. Teicneolaíocht nasctha agus roghnú ábhar
Tá feidhmíocht leictreach agus teirmeach den scoth ag teastáil ón gcuid nasc den phacáiste ceallraí. Mar thoradh ar dhroch-cheangal beidh friotaíocht méadaithe, téamh teagmhála agus fiú leá, rud a d'fhéadfadh teip pacáiste ceallraí a bheith ann i gcásanna tromchúiseacha.
Fadhbanna sonracha: Féadfaidh ábhair nasc míchuí nó droch-phróiseas friotaíocht an phacáiste ceallraí a mhéadú, rud a fhágann róthéamh áitiúil, rud a fhágann caillteanas fuinnimh agus guaiseacha sábháilteachta.
Réiteach:

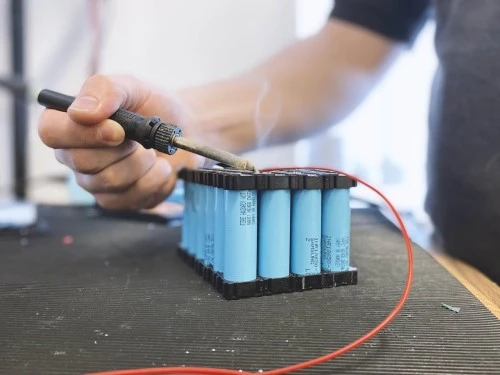

Roghnaigh cónaisc ardchaighdeáin agus teicneolaíochtaí táthú: Úsáidtear modhanna táthú cosúil le táthú léasair nó táthú ultrasonaic go coitianta i naisc pacáiste ceallraí. Cinntíonn na modhanna seo friotaíocht íseal agus neart meicniúil ard ag an suíomh nasc agus seachnaíonn siad droch-theagmháil mar gheall ar chreathadh nó athruithe teochta.
Úsáid ábhair inslithe teas-resistant: Ba chóir na codanna nasc sa phacáiste ceallraí a bheith fillte le hábhair inslithe teas-resistant agus caitheamh-resistant, mar shampla téip teas-resistant agus feadáin inslithe Teflon. Is féidir leis na hábhair seo ciorcad gearr nó sceitheadh ag an nasc a chosc go héifeachtach agus sábháilteacht agus saol seirbhíse an phacáiste ceallraí a fheabhsú.
